Une chaudière gaz raccordée sans ventouse a besoin d’air pour brûler correctement son combustible et d’une sortie pour évacuer l’air vicié qu’elle produit. C’est le rôle de la ventilation basse et de la ventilation haute, deux ouvertures dont les dimensions ne se choisissent pas au hasard mais se calculent selon la puissance de l’appareil et le type de local.
La réponse tient en quelques chiffres. Pour une chaufferie gaz avec amenée d’air naturelle par une paroi donnant sur l’extérieur, la surface de ventilation basse se calcule avec la formule S (dm²) ≥ P (kW) / 23. Une chaudière de 25 kW demande donc une section d’environ 1,08 dm², soit 108 cm². Quand l’air est amené par gaine ou par un système mécanisé, on raisonne en débit : Q (m³/h) ≥ 1,72 × P (kW), ce qui donne 43 m³/h pour la même puissance de 25 kW. La ventilation haute, elle, suit une règle plus simple dans la majorité des cas courants pour les appareils gaz raccordés hors ventouse : une section minimale de 50 cm² libres, souvent équivalente au tiers de la section basse calculée, avec une grille positionnée en partie supérieure du local technique.
Ventilation haute et basse : définition et principe de fonctionnement

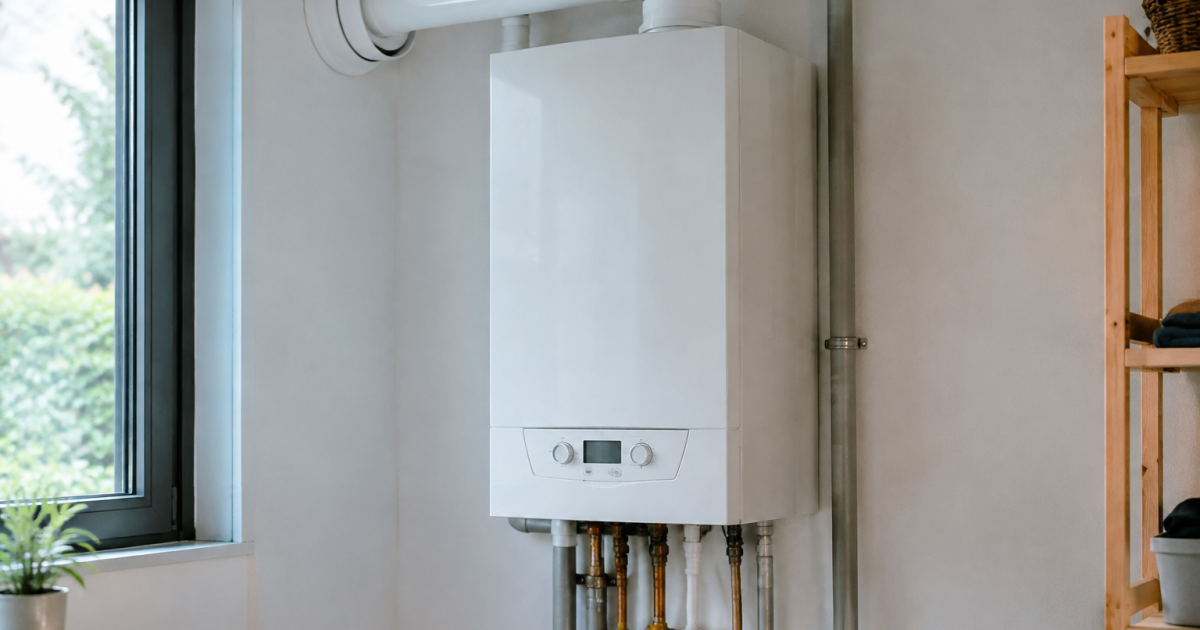

Un appareil gaz de type B, c’est-à-dire non étanche, puise l’air nécessaire à sa combustion directement dans le local où il est installé. Sans renouvellement d’air suffisant, la combustion devient incomplète et génère du monoxyde de carbone, un gaz toxique et inodore responsable d’intoxications parfois mortelles. Les deux ouvertures de ventilation existent précisément pour éviter ce scénario.
La ventilation basse (VB) : amenée d’air comburant
La ventilation basse est l’ouverture par laquelle l’air neuf pénètre dans le local technique. Elle est généralement placée près du sol, sur une paroi donnant sur l’extérieur ou sur un vide sanitaire ventilé. Cette amenée d’air comburant alimente directement la flamme de la chaudière et conditionne la qualité de la combustion. Une grille de ventilation basse trop petite ou partiellement obstruée réduit l’apport en oxygène et favorise une combustion incomplète.
La ventilation haute (VH) : évacuation de l’air vicié
À l’opposé, la ventilation haute évacue l’air vicié accumulé en partie supérieure du local, chargé en produits de combustion résiduels et en chaleur. Elle fonctionne par tirage naturel, l’air chaud montant naturellement vers le haut. Cette ouverture complète le conduit d’évacuation des fumées proprement dit, sans s’y substituer : les deux ont des fonctions distinctes, l’une pour les fumées de combustion, l’autre pour le renouvellement d’air ambiant du local.
Dimensionnement réglementaire : calcul des surfaces en cm²
Le dimensionnement dépend directement de la puissance en kW de l’appareil installé et du mode d’amenée d’air retenu. Plus la chaudière est puissante, plus elle consomme d’air pour sa combustion, et plus les sections d’ouverture doivent être généreuses. Ce calcul n’est jamais une option : il conditionne la sécurité des occupants et la conformité de l’installation lors d’un contrôle.
Calcul de la ventilation basse selon la puissance
Pour une amenée d’air naturelle par paroi extérieure, la formule S (dm²) ≥ P (kW) / 23 s’applique. Voici quelques repères pour visualiser l’évolution des surfaces selon la puissance de l’installation.
| Puissance de la chaudière | Surface VB minimale (naturelle) | Débit VB (gaine/mécanisée) |
|---|---|---|
| 12 kW | 52 cm² | 21 m³/h |
| 25 kW | 108 cm² | 43 m³/h |
| 35 kW | 152 cm² | 60 m³/h |
| 50 kW | 217 cm² | 86 m³/h |
Calcul de la ventilation haute (minimum 50 cm², 1/3 de la VB)
La ventilation haute suit une logique proportionnelle à la basse, avec un plancher de sécurité. Dans les cas courants de chaufferie gaz, on retient une section minimale de 50 cm² libres, quelle que soit la puissance installée en deçà d’un certain seuil, et une valeur croissante ensuite, généralement calée sur un tiers de la section basse. Pour une chaudière de 35 kW nécessitant 152 cm² en basse, la haute atteindra donc autour de 50 à 60 cm² selon la configuration retenue par le bureau d’études ou l’installateur.
Chaudière 25 kW : l’exemple qui parle
Pour une chaufferie gaz de 25 kW avec amenée d’air naturelle, la ventilation basse doit offrir 108 cm² libres et la ventilation haute au moins 50 cm². Ces valeurs augmentent proportionnellement dès que la puissance grimpe, d’où l’intérêt de vérifier le calcul à chaque changement d’appareil.
Normes et obligations pour la ventilation d’une chaufferie gaz

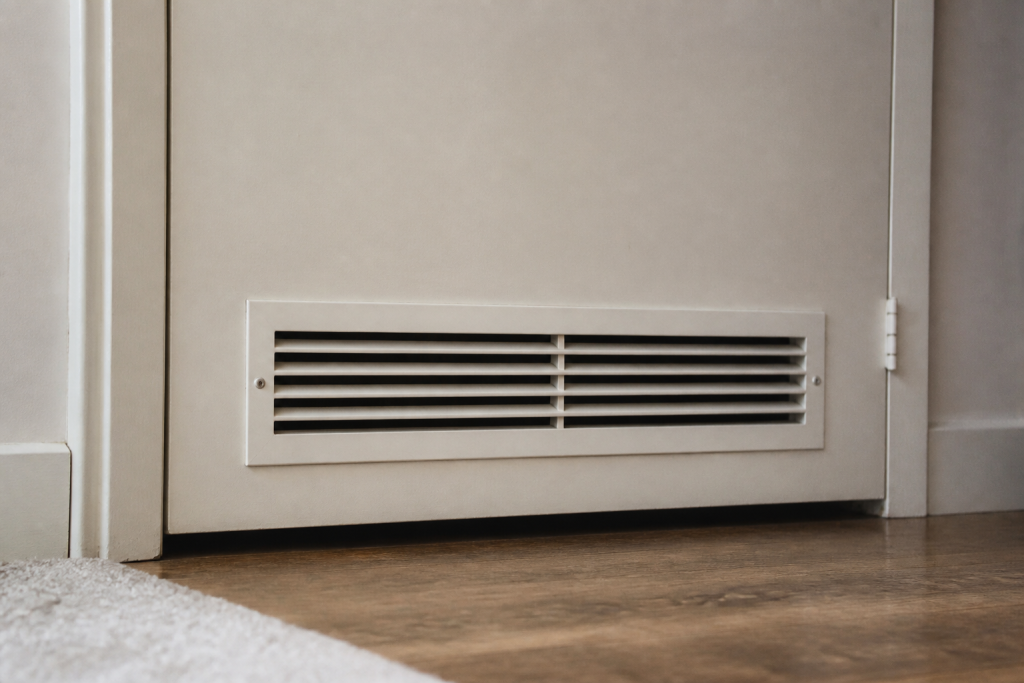

Les DTU applicables à la combustion gaz et les réglementations locales imposent que les ouvertures de ventilation restent permanentes et non obturables. Une grille grillagée fixe, jamais un volet réglable ni un système qu’on peut fermer, doit garantir un passage d’air constant. Cette exigence de conformité réglementaire s’applique aussi bien aux installations neuves qu’aux rénovations où l’on change simplement de générateur.
Le local technique doit également respecter des distances et des matériaux précis autour des grilles, pour éviter tout colmatage par la poussière, la neige ou un aménagement ultérieur mal pensé. Les organismes de contrôle vérifient systématiquement la présence, la taille et le dégagement des deux ouvertures lors des visites périodiques, en particulier dans les copropriétés où plusieurs chaudières gaz cohabitent dans un même local.
Cas particuliers et erreurs fréquentes
La distinction entre appareil type B et chaudière étanche (type C) change tout. Une chaudière étanche, dite à ventouse, aspire son air comburant directement à l’extérieur via un conduit concentrique et rejette ses fumées par le même système, sans prélever d’air dans le local. Elle est donc dispensée des exigences de ventilation haute et basse propres aux appareils non étanches, ce qui simplifie considérablement l’installation dans les petits espaces.
Une VMC ne remplace jamais une ventilation basse ou haute dédiée à la chaudière gaz : ce sont deux systèmes distincts qui répondent à des logiques différentes, l’un pour le renouvellement d’air général du logement, l’autre pour la combustion et la sécurité de l’appareil. Confondre les deux reste l’une des erreurs les plus fréquentes constatées lors des diagnostics, tout comme l’obstruction volontaire d’une grille jugée gênante ou source de courant d’air, ou encore le sous-dimensionnement d’une ouverture lors du remplacement d’une ancienne chaudière par un modèle plus puissant. Vérifier ces points avant toute mise en service évite bien des désagréments, et surtout des risques réels liés à une combustion mal alimentée.
